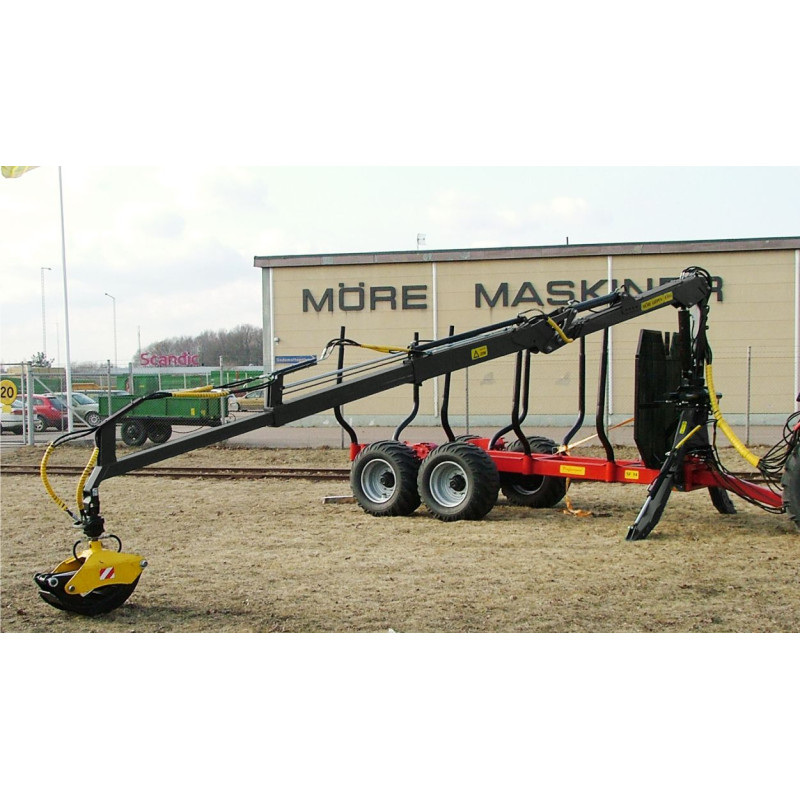

Skogsvagn 14 ton kpl, byggd för stora kranar, dubbelram, ramstyrning, lång lastyta, boggie, lavettstödben, snabbkopplad kran, 2-spaks ventilpaket, 500/45x22,5.
Kran: 7390 7,3m -- 7390HD 7,3m -- 8570HD 8,51m.
Ventil-paket: Tvåspak, koordinator -- Tvåspak, elektrisk ON/OFF -- Joystick, hydraulisk förstyrning -- Ergo-Digistick, Full elektrisk -- Radiostyrd Maxi 3-0-3.
Drivning: Ingen drivning -- Fyrhjuls-drivning inkl 550/45x22,5
Antal stöttor: 8 -- 10st.
Hjulutr: 500/50x17 18PR -- 500/50x17 18PR Traction.
Bromsar:Obromsad -- 4-hjuls hydraulisk -- 4-hjuls pneumatisk.
Radiostyrd vinsch: Ingen vinsch -- Radiostyrd vinsch.
| Tekniska data boggie |
SF-14 |
| Lastvikt ton |
14 |
| Bredd total, mm |
2410 |
| Längd total, mm |
6260 |
| Lastarea, m2 |
3,5 |
| Innerlängd, mm |
4570 |
| Antal stöttor |
8 |
| Ögledrag |
ja |
| Ramstyrning |
ja, 2-cyl |
| Axel, mm |
90x90 |
| Spårvidd, mm |
1960 |
| Frigång, mm |
590 |
| Hjulutr. std |
500/45x22,5 16PR |
| Vikt, kg |
1900 |
| Kranfäste |
trepunkt |
| Teknisk data kran |
7390 |
| Räckvidd, m |
7,3 |
| Lyftkraft kg vid 4 m |
1792 |
| Lyftkraft kg vid full längd |
940 |
| Utskjut |
ja |
| Vidvinkelled |
ja |
| Vridcylindrar std |
4 |
| Ventilpaket std |
CRV 608 |
| Stödbenstyp |
teleskop |
| Rek pumpkapacitet, l/min |
30-50 |
| Hydraultryck, bar |
180 |
| Svängradie kran |
370 |
| Vridning rotator |
obegr. |
| Griparea m2 |
0,25 |
| Vikt, kg |
1250 |
| Teknisk data kran |
7390HD |
| Räckvidd, m |
7,3 |
| Lyftkraft kg vid 4 m |
1792 |
| Lyftkraft kg vid full längd |
940 |
| Utskjut |
ja |
| Vidvinkelled |
ja |
| Vridcylindrar std |
4 |
| Ventilpaket std |
CRV 808 |
| Stödbenstyp |
butterfly |
| Rek pumpkapacitet, l/min |
30-50 |
| Hydraultryck, bar |
180 |
| Svängradie kran |
370 |
| Vridning rotator |
obegr. |
| Griparea m2 |
0,28 |
| Vikt, kg |
1370 |
| Teknisk data kran |
8570HD |
| Räckvidd, m |
8,51 |
| Lyftkraft kg vid 4 m |
1707 |
| Lyftkraft kg vid full längd |
722 |
| Utskjut |
ja, 2 steg |
| Vidvinkelled |
ja |
| Vridcylindrar std |
4 |
| Ventilpaket std |
CRV 808 |
| Stödbenstyp |
butterfly |
| Rek pumpkapacitet, l/min |
30-50 |
| Hydraultryck, bar |
180 |
| Svängradie kran |
370 |
| Vridning rotator |
obegr. |
| Griparea m2 |
0,28 |
| Vikt, kg |
1460 |
